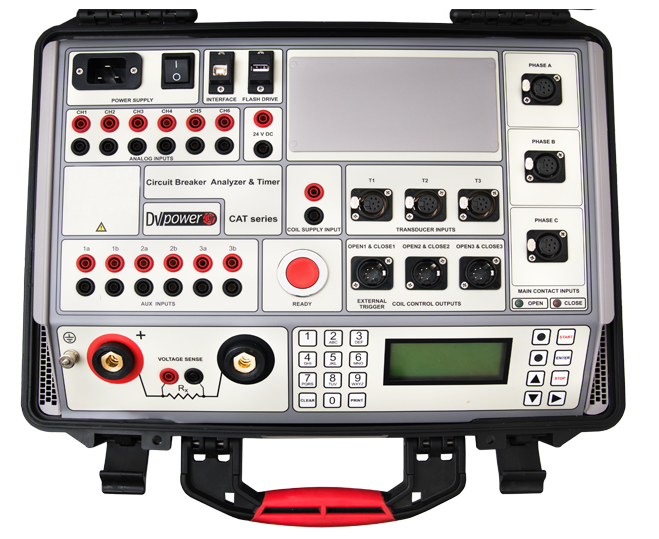

CAT系列斷路器測試設備包含以下型號:
        CAT03
        CAT31
        CAT34
        CAT61
        CAT64
        CAT65
        CAT66
        CAT66D
        CAT125
        CAT126
        斷路器測試設備功能
        斷路器測試設備狀態評估的重要組成部分,是通過*新的測試結果比較之前的測試中得到的結果。測量值與制造商提供的規格做比較。獲得測試數據可以在后期作為序列測量的參考。為了提供準確的比較,測試需要使用相同的測試參數來進行。在測試結果的偏差和變化可能表明該斷路器狀態變差。此功能可以在DV-WIN實現測試計劃和圖形疊加功能。
        斷路器檢修過程的*終結果,可通過DV-WIN軟件分析和創建定制報告。
        斷路器測試設備應用
        斷路器測試設備可進行對所有斷路器的應用程序列表:
            高達12個主觸頭同步定時測量(每相4個)
            包括合閘電阻(如果在電路斷路器存在的話)和6輔助觸點
            合閘電阻測量(如果在斷路器存在的話)
            評估斷路器各極間的同步性
            同時對4線圈電流的分析(3打開和1閉合線圈)
            通過圖形顯示的電壓值評價的變電站電池狀態
            位移,觸頭接觸,超程,回彈,阻尼時間和斷路器運動部件的平均速度測量
            *次跳閘測試
            靜態接觸電阻測量(測試電流高達500A)
            動態電阻測量(測試電流高達500A)
            在落地罐式斷路器磁心去磁(CAT66D可配置)
